机床导轨风琴防护罩 一字型设计如何提升机床防护效率

在数控机床、加工中心等精密设备中，导轨、丝杠和光栅尺等核心部件一旦受到切屑、冷却液或粉尘的侵入，就会导致精度下降、磨损加剧甚至停机。风琴防护罩，尤其是机床导轨风琴防护罩，正是解决这一问题的关键防护部件。本文将围绕生产销售中常见的“一字型风琴防护罩”，解析其结构、应用与选型要点。

一、什么是风琴防护罩？

风琴防护罩又称柔性风琴式防护罩、皮老虎护罩，因其折叠后形似手风琴而得名。它采用日本进口或国产优质三防布、尼龙布、耐油橡胶等材料，经裁剪、高频热合或缝制而成。内部通常配有PVC或金属支撑骨架，保证护罩在压缩与拉伸过程中保持稳定形态。

风琴防护罩的核心功能是：

• 防切屑：阻挡金属碎屑、火花进入导轨区域。
• 防冷却液：阻止切削液、乳化液侵蚀精密表面。
• 防粉尘：在磨床、雕刻机等粉尘环境中保持内部清洁。
• 伸缩补偿：随运动部件同步伸缩，不干涉机床行程。

二、机床导轨风琴防护罩的常见类型

根据机床结构和防护部位不同，风琴防护罩可分为多种形式：

1. 一字型风琴防护罩：最常见的直线导轨防护形式，截面呈一字形，沿导轨单方向伸缩。适用于普通车床、铣床、磨床、加工中心的X/Y/Z轴导轨。
2. U型/方形风琴防护罩：用于需要三面或四面防护的丝杠、光栅尺。
3. 圆形/八角形风琴防护罩：用于圆导轨、气缸、油缸等圆柱运动部件。
4. 异形风琴防护罩：根据机床内部空间定制，如L型、多边形、裙边式等。

其中，一字型风琴防护罩由于结构简单、安装方便、成本可控，成为生产销售中销量最大的品类。

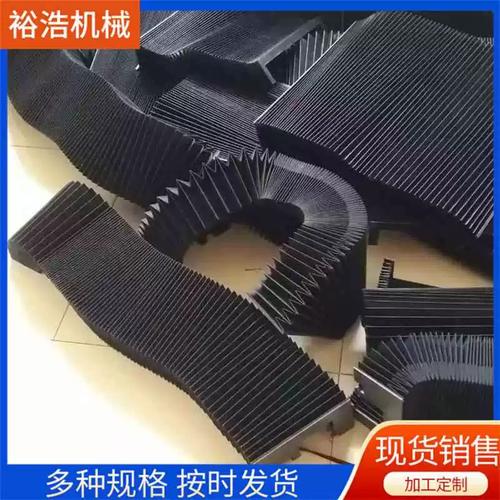

三、一字型风琴防护罩的结构与优势

一字型风琴防护罩主要由以下几部分组成：

• 柔性面料：厚度0.3~1.5mm，常用黑色三防布、绿色尼龙布、灰色阻燃布。
• 支撑骨架：PVC板、聚氨酯板或金属板，决定护罩的刚性和节距。
• 连接板：两端法兰或金属板，用于与机床导轨和滑台固定。
• 导向机构：部分高速机型配备内置导向滑片，防止护罩下垂和偏磨。

其优势包括：

• 压缩小：压缩后体积仅为拉伸长度的1/5~1/10，节省机床空间。
• 行程大：单节可覆盖10~1000mm行程，多节组合可满足数米行程。
• 运行平稳：无噪音、无冲击，适合高速往复运动。
• 密封良好：可加装刮屑板、防尘唇，进一步提升防护等级。

四、生产销售中如何选择合适的风琴防护罩？

无论是机床制造商采购，还是终端用户更换，选择风琴防护罩时应关注以下参数：

1. 行程与压缩长度：明确机床最大行程、最小压缩距离，确保护罩不干涉极限位置。
2. 截面尺寸：测量导轨宽度、高度及安装空间，确定护罩内宽、外宽和总高。
3. 运行速度：高速机床（>60m/min）需选用带导向槽或加强骨架的护罩。
4. 工作环境：高温环境选阻燃耐高温布；油污环境选耐油橡胶布；洁净室选低发尘材料。
5. 连接方式：法兰连接、粘接、卡扣连接或定制金属连接板。
6. 颜色与标识：常规为黑色、绿色，可定制其他颜色或印刷品牌LOGO。

作为专业生产销售厂家，通常建议用户提供机床品牌、型号、导轨行程或直接提供图纸和实物照片，以便精准定制。

五、安装与维护注意事项

• 安装时保持水平：一字型护罩两端连接板应平行，避免扭曲导致早期损坏。
• 预留伸缩间隙：护罩拉伸至最大行程时，应有5~10%余量，防止拉裂。
• 定期清理表面：用压缩空气或软刷清除护罩表面积屑，避免碎屑嵌入褶皱。
• 检查骨架磨损：每3~6个月检查内部支撑板是否断裂、导向片是否脱落。
• 更换周期：一般工况下寿命为1~3年，恶劣工况需缩短检查间隔。

六、市场趋势与定制服务

随着机床向高速、高精、复合化方向发展，风琴防护罩也在升级：

• 高速静音型：采用一体成型导向，降低噪音和振动。
• 耐高温阻燃型：适用于激光切割、热锻等高温场景。
• 透明/可视型：便于观察内部导轨状态。
• 模块化拼接：支持快速更换单节，降低维护成本。

目前，国内生产销售风琴防护罩的厂家已具备非标定制能力，可根据客户图纸在3~7天内完成打样，批量化生产则更具成本优势。

##

机床导轨风琴防护罩虽是小部件，却直接影响机床的精度寿命和维护成本。一字型风琴防护罩因其结构成熟、适配性强，成为生产销售中的主流选择。无论是采购新品还是替换旧罩，都应从行程、速度、环境和安装尺寸出发，选择专业厂家定制，才能让机床导轨得到真正可靠的保护。
